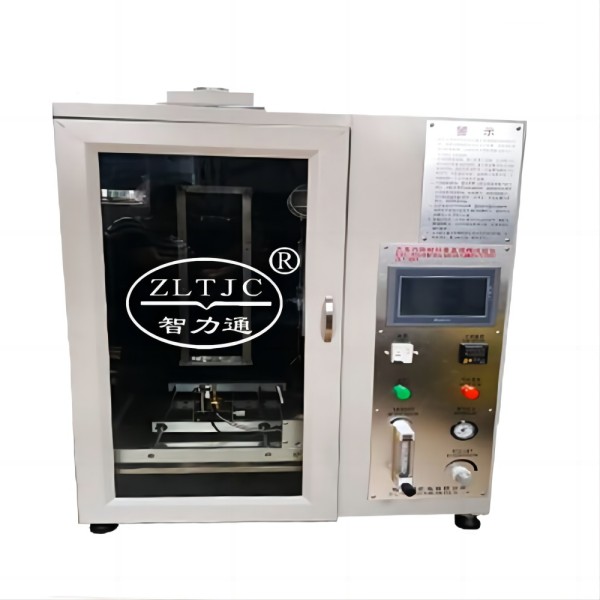

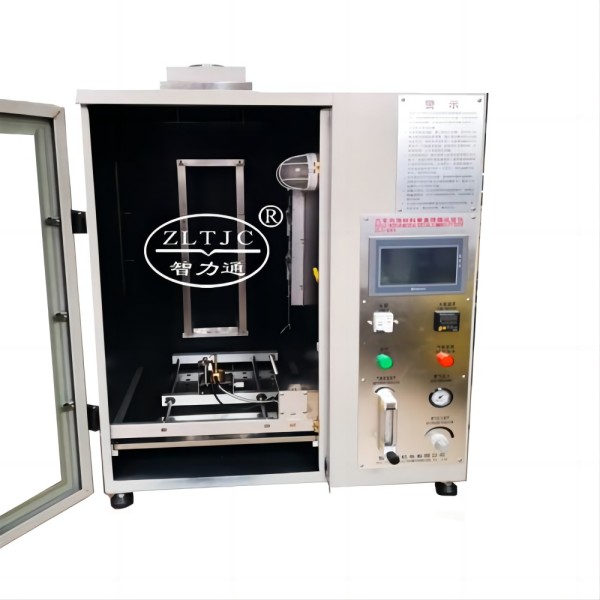

汽车内饰材料垂直燃烧试验仪ZLT-CV1
产品概述:汽车内饰材料垂直燃烧试验仪是根据DBL5307:6.2条款、GB32086标准的相关条款要求而设计制造的,适用于运载超过22名乘客的M3类汽车内饰用窗帘、遮阳帘和其他内部悬挂材料的垂直燃烧特性的耐燃烧测试,不适用于有站立乘客的城市客车。
试验原理:将试样垂直固定到矩形框架上,在燃烧箱中用规定火焰引燃试样,测定试样燃烧距离和所用时间。
技术参数:
本 生 灯 |
气体喷嘴内径为0.18+0.030,燃气灯管有4个直径4mm的空气入口小孔,孔的前部边缘与喷嘴顶端接近水平,扩散区呈锥形,气体入口内径1.7mm,出口内径3.0mm,火焰稳定器按图附录A.1 |
垂直燃烧速度 |
不大于100mm/min |
计时装置 |
9999X0.1s |
燃烧角度 |
0°、30° |
火焰高度 |
40±2mm(配火焰高度量规) |
控制操作 |
PLC触屏操作,燃烧时间的设置与点火次数设置方便 |
试样固定架 |

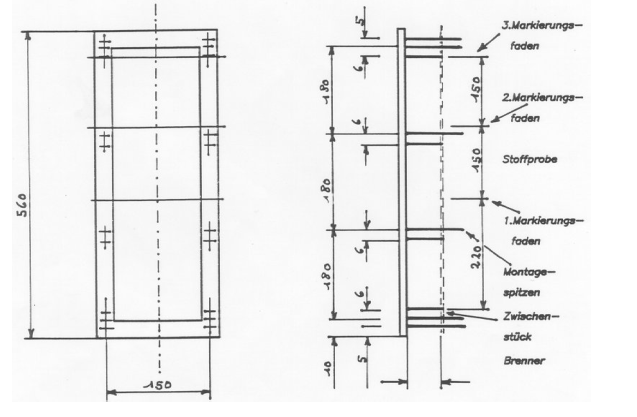

GB32086图1,框架高560mm,由两根间距150mm的平行杆连接组成,杆上有固定试样的固定针,固定针直径不大于2mm,长度至少27mm |
压 板 |
U型,厚度1.0mm±0.1mm,压板左右两侧钻出直径大约4mm的12个圆孔 |
燃 气 |
丙烷、丁烷或甲烷(客户自备) |
钢 板 尺 |
大于600mm±1mm |
箱体容积 |
大于0.23立方 |
