GB2099图46IEC60884图46拉力测试原理

       导体连线拉力试验装置符合IEC60884-2013:13.4图46、GB2099-2021:13.4图46标准要求,用于对插座内的导线或无螺纹端子里的实心铜导线的连接可靠性进行测试。

试验原理:

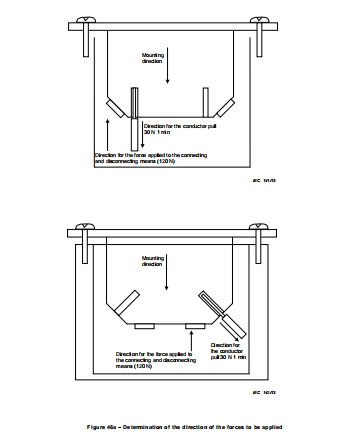

使用IEC60884:12.3.2、GB2099:12.3.2条款规定的最小横截面积的实心铜导线进行试验,将导线尽可能长地推入受试的端子里或插入端子以便明显地造成充分连接。在安装位置的反方向,施加120N的力于连接或断开装置上,见下图,在施力过程中,导线(指示灯的引线除外)应承受30N的拉力,拉力应以持续平滑的动作朝导线平面的纵轴方向施加1min,在施加拉力时,导线不应从无螺纹端子脱出。

智力通已生产了十几台导体连线拉力测试装置,受插头插座厂家的认可。

iec 60884 figure 46a
